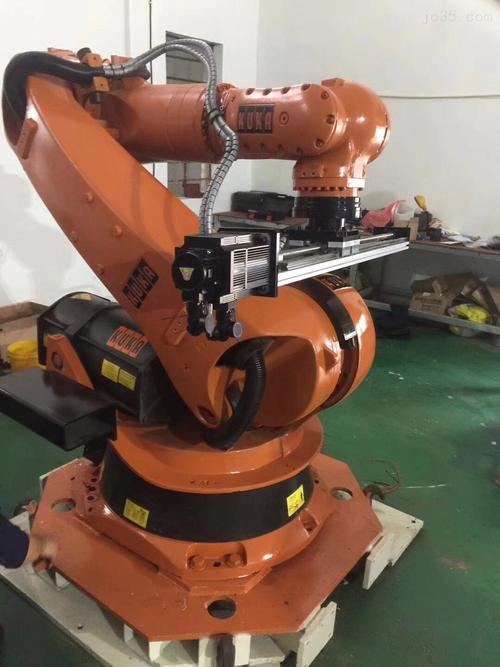

二手库卡KR10 R1100 sixx工业机器人安装全指南 从准备到调试

随着工业自动化需求增长，二手工业机器人因其高性价比成为许多企业的理想选择。库卡KR10 R1100 sixx作为一款紧凑型六轴机器人，负载10kg、工作半径1100mm，广泛应用于搬运、装配、喷涂等领域。本文将详细介绍该型号二手机器人的安装流程与注意事项。

一、安装前准备

1. 场地评估：确保安装地面平整坚固，能承受机器人及底座重量（约55kg）。预留足够的工作空间和安全围栏区域。
2. 环境检查：温度0-45°C，湿度≤95%无凝露，远离腐蚀性气体、粉尘和强电磁干扰源。
3. 设备验收：检查二手机器人本体、控制柜（KR C4）、示教器、线缆是否齐全，各轴运动是否顺畅，有无异响。
4. 工具与人员：准备吊装设备、水平仪、内六角扳手、扭矩扳手等；安装人员需具备电气和机械基础，最好有库卡机器人操作经验。

二、机械安装

1. 底座固定：将机器人底座放置在预埋钢板或混凝土基础上，用水平仪校准水平度（≤0.5°），通过地脚螺栓固定。若使用减震垫，需确保均匀受力。
2. 本体吊装：使用吊环螺钉（M12）和起重机平稳吊起机器人，对准底座定位销缓慢落下，按对角线顺序拧紧连接螺栓（扭矩参考手册，通常约200Nm）。
3. 线缆连接：将动力电缆、控制电缆从机器人本体引至控制柜，注意电缆走向避免过度弯折，使用电缆夹固定。接地线必须可靠连接。
4. 工具安装：在法兰盘（ISO 9409-1-A50）上安装末端执行器，确保同心度和紧固力矩。

三、电气连接

1. 电源接入：控制柜输入电压为3×400V AC（±10%），频率50/60Hz，需配备断路器与漏电保护。建议由专业电工操作。
2. 安全回路：连接急停按钮、安全门、使能装置等至控制柜安全接口，确保符合EN ISO 13849标准。
3. 网络与信号：根据需要连接Profibus、Profinet或EtherCAT等通讯线，以及外部IO信号线。

四、调试与校准

1. 首次上电：检查所有接线无误后通电，观察控制柜指示灯状态。若报错，查阅KUKA诊断手册。
2. 零点标定：使用EMD（电子零点校准仪）对各轴进行零点标定，确保机械零位准确。
3. 负载与工具校准：在示教器中输入工具负载数据（质量、重心），进行负载测试，验证机器人动态性能。
4. 程序测试：手动低速运行各轴，检查运动平稳性；然后逐步运行测试程序，确认路径与IO信号正确。

五、安全与维护建议

1. 安全围栏：安装符合安全距离的围栏，并设置安全门锁。
2. 定期保养：每500小时检查齿轮箱油位、电缆磨损；每2000小时更换润滑脂。
3. 二手设备注意：重点关注减速机背隙、伺服电机编码器电池寿命，必要时更换易损件。

六、常见问题与解决

• 开机无法使能：检查安全回路、急停按钮是否复位。
• 零点丢失：重新标定零点，检查编码器电池。
• 运动抖动：检查机械连接、负载参数、减速机状态。

二手库卡KR10 R1100 sixx的安装需要严谨的机械与电气操作，遵循规范可确保机器人稳定运行。建议首次安装时联系库卡或专业集成商指导，以延长设备寿命并保障生产安全。
