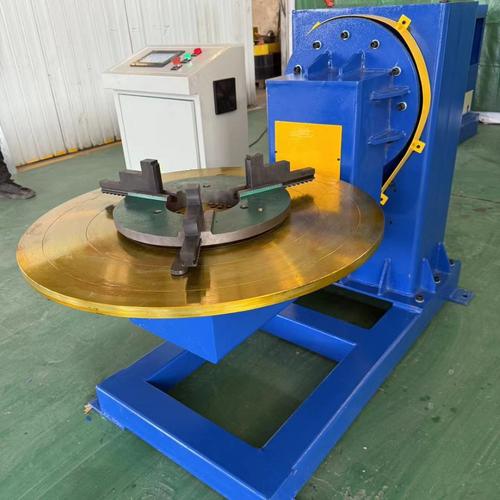

600kg机器人配套L型变位机 高精度焊接变位器的选型与安装指南

引言

在现代化工业焊接生产中，工业机器人与变位机的协同作业已成为提升效率与精度的关键。对于负载高达600kg的机器人系统，搭配一台高精度L型变位机（又称焊接变位器），能够实现复杂工件的高质量焊接。本文将围绕600kg机器人配套L型变位机的选型要点、技术优势以及工业机器人安装注意事项展开详细说明。

一、为什么选择L型变位机？

L型变位机采用双轴翻转+回旋结构，具有以下特点：

• 高刚性：L型臂设计使工件在翻转和旋转过程中保持稳定，适合600kg及以下重型工件。
• 高精度：配备伺服电机与高精度减速机，重复定位精度可达±0.05mm，满足机器人焊接的严格要求。
• 灵活姿态：可将工件调整至最佳焊接位置（船形焊、平焊等），减少机器人空行程，提升焊接质量。
• 紧凑结构：相比H型或双工位变位机，L型占地面积小，便于与机器人组成紧凑工作站。

二、600kg机器人配套L型变位机的关键技术参数

| 项目 | 典型参数 |
|------|----------|
| 额定负载 | 600kg（含夹具） |
| 翻转角度 | ±180°或±360° |
| 回旋角度 | ±360°连续 |
| 重复定位精度 | ±0.05mm |
| 驱动方式 | 伺服电机+RV减速机 |
| 控制方式 | 与机器人控制器联动（EtherCAT/Profinet等） |
| 防护等级 | IP54（可选IP65） |

选购时需注意：变位机负载应大于工件+夹具总重量的1.5倍安全系数，避免因偏载导致精度下降。

三、高精度L型变位器的技术优势

1. 双轴协同运动：通过机器人外部轴控制，变位机与机器人可做联动插补，实现复杂空间曲线焊接。
2. 高精度回转支撑：采用交叉滚子轴承或高精度转盘轴承，径向和轴向跳动极小，保证长时间使用后精度不衰减。
3. 防碰撞设计：配置限位开关与机械硬限位，防止意外超程损坏设备。
4. 快速换装：标准法兰盘接口，方便更换不同夹具，适应多品种生产。

四、工业机器人安装与系统集成要点

1. 安装基础

• 机器人底座与变位机底座应安装在同一下刚度平台上，推荐使用整体铸铁平台或厚度≥20mm的钢板，地脚螺栓需预埋或化学锚栓固定。
• 地面平整度要求：每米误差≤0.5mm，整体水平度≤1mm。

2. 相对位置校准

• 机器人基坐标系与变位机坐标系需通过标定建立精确转换关系。通常使用激光跟踪仪或标准球进行TCP标定。
• 变位机旋转中心与机器人工作范围应保证：在最大工件尺寸下，机器人仍能到达所有焊缝位置。

3. 电气与控制连接

• 变位机作为机器人外部轴，需接入机器人控制柜的扩展轴接口。注意信号屏蔽与接地，避免伺服干扰。
• 若采用独立控制器，需通过I/O或总线与机器人通讯，实现启动、停止、急停互锁。

4. 安全防护

• 安装安全围栏与光栅，防止人员进入机器人运动区域。
• 变位机需配置机械硬限位和电气限位双重保护。

五、典型应用场景

• 工程机械：挖掘机动臂、斗杆等大型结构件焊接。
• 汽车零部件：副车架、后桥壳等600kg以内工件。
• 轨道交通：转向架构架焊接。
• 钢结构：H型钢、箱型梁的机器人焊接。

六、维护与保养建议

• 定期检查减速机润滑油（每2000小时更换）。
• 每月清洁导轨与回转支撑，涂抹润滑脂。
• 每季度检查地脚螺栓扭矩，防止松动导致精度偏移。
• 每年进行一次精度校准（重复定位精度检测）。

##

600kg机器人配套L型变位机是实现高效、高精度焊接自动化的理想方案。合理选型、规范安装与定期维护，能够充分发挥机器人与变位机的协同优势，显著提升焊接质量与生产效率。在工业机器人安装过程中，务必注重基础刚度、坐标标定与安全互锁，确保系统长期稳定运行。
