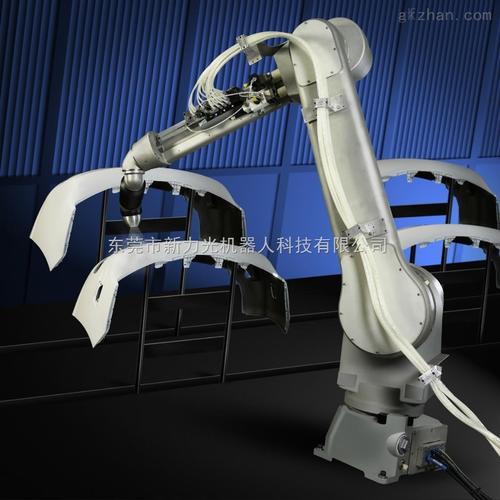

新力光喷涂机器人工业机器人安装指南

一、引言

随着工业自动化程度的不断提高，喷涂机器人已成为制造业中不可或缺的设备。新力光喷涂机器人作为国内知名品牌，以其高效、精准、稳定的特点，广泛应用于汽车、家具、五金、塑料等行业的喷涂作业。正确安装工业机器人是确保其长期稳定运行的第一步，本文将详细介绍新力光喷涂机器人的安装流程与注意事项。

二、安装前的准备工作

1. 环境评估：确认安装现场的温度、湿度、粉尘浓度等环境条件符合机器人要求。喷涂机器人通常需要防爆、通风良好的环境。
2. 基础制作：根据机器人型号和重量，制作坚固的混凝土基础或钢制平台，确保水平度误差在±2mm以内。
3. 电源与气源：准备符合规格的电源（通常为三相380V）和压缩空气气源（压力0.4-0.6MPa，需干燥过滤）。
4. 开箱检查：核对装箱单，检查机器人本体、控制柜、示教器、线缆等是否完好，有无运输损伤。

三、机械安装步骤

1. 吊装与定位：使用叉车或吊车将机器人本体移至基础位置，通过地脚螺栓固定。注意调整机器人姿态，避免碰撞。
2. 水平调整：使用水平仪调整机器人底座，确保各方向水平，然后拧紧地脚螺栓。
3. 安装末端执行器：根据喷涂工艺要求，安装喷枪、雾化器等末端工具，并连接气管与控制线。
4. 线缆连接：将机器人本体与控制柜之间的动力线、编码器线、信号线按标识连接，确保接头紧固、防水防尘。

四、电气与控制系统安装

1. 控制柜就位：将控制柜放置在通风、干燥、无振动的位置，与机器人本体保持适当距离（通常≤10米）。
2. 电源接线：由专业电工按说明书接入三相电源，并确保接地电阻≤4Ω。
3. 安全回路：连接急停按钮、安全门、光栅等安全装置，确保满足安全标准。
4. 气路连接：将压缩空气接入控制柜的气源处理单元，调整压力至规定值。

五、调试与校准

1. 零点校准：使用示教器进行各轴零点标定，确保机器人运动范围准确。
2. 工具坐标系标定：定义喷枪的TCP（工具中心点），保证喷涂轨迹精度。
3. 程序测试：编写简单测试程序，检查各轴运动、喷枪开关、模拟量输出等是否正常。
4. 喷涂试运行：在安全环境下进行空喷和试喷，调整喷涂参数（流量、雾化压力、静电电压等）。

六、安全注意事项

• 安装过程中必须切断总电源，挂警示牌。
• 机器人运动范围内严禁站人，调试时需设置安全围栏。
• 喷涂机器人应配备防爆装置，确保在易燃易爆环境中安全运行。
• 操作人员需经过培训，熟悉急停和手动模式操作。

七、

新力光喷涂机器人的正确安装是保障其高效运行的基础。遵循上述步骤和规范，可以有效减少故障率，延长设备寿命。建议由专业技术人员进行安装，并在完成后进行全面的验收测试。如需更多支持，可联系新力光官方技术支持团队。
